突破空间限制 超小尺寸RF模块如何赋能微型无线配件的蓝牙集成

引言

在当今的无线设备设计中，空间往往是最稀缺的资源。从真无线立体声（TWS）耳机、智能戒指、医疗贴片到微型传感器节点，产品设计师面临的核心挑战之一，就是在极小的物理尺寸内实现完整的蓝牙无线功能。超小尺寸RF模块的出现，正在彻底改变这一局面，让蓝牙技术能够从容嵌入最受空间限制的无线配件之中。

空间受限设计的核心痛点

传统的蓝牙模块通常采用较大的封装形式，例如常见的模块尺寸在10mm × 10mm以上，甚至达到15mm × 20mm。对于指甲盖大小的设备而言，这样的模块根本无法容纳。天线、匹配电路、晶振和屏蔽罩等外围组件进一步挤占了宝贵的PCB面积。设计人员不得不做出取舍：要么缩小电池容量，要么牺牲射频性能，要么彻底放弃某些功能。

这种空间压力直接影响到产品竞争力。消费者期望微型设备具备稳定连接、低功耗和长续航，而设计人员需要在毫米级的尺度上实现这些目标。

超小尺寸RF模块的技术突破

半导体工艺和封装技术的进步催生了一批真正意义上的超小尺寸RF模块。这些模块通常具备以下特征：

• 封装尺寸极紧凑：典型尺寸可小至3.5mm × 3.5mm × 0.9mm，甚至更小。例如基于系统级封装（SiP）技术的模块，将蓝牙SoC、晶振、无源元件和天线集成在一个微小封装内。
• 高集成度：模块内部集成了射频前端、匹配网络、时钟源和天线，减少了外部元件数量，显著节省PCB面积。
• 低功耗设计：支持蓝牙低功耗（BLE）协议，发射电流和接收电流极低，适合纽扣电池或微型锂电池供电。
• 多协议支持：部分模块同时支持蓝牙5.x、Zigbee、Thread等协议，为物联网应用提供灵活性。
• 预认证：模块通常已通过FCC、CE、IC等无线电认证，简化了终端产品的认证流程。

以典型产品为例，如基于nRF52系列或CC2640系列的SiP模块，尺寸仅为6mm × 6mm左右，却包含完整的蓝牙通信能力和MCU功能，足以驱动微型传感器和执行器。

在极端空间配件中的应用案例

1. 真无线立体声耳机

TWS耳机内部空间极为局促，需要同时容纳电池、扬声器、麦克风和触控电路。超小RF模块可以附着在耳机柄或入耳部分，实现稳定的双耳连接和与手机的通信。这使得主动降噪和空间音频等高级功能成为可能。

2. 智能戒指

智能戒指的电路板面积通常小于10mm × 10mm。超小RF模块能够集成在戒指内表面，用于心率监测数据传输和通知提醒。模块的低功耗特性使单次充电续航可达数天。

3. 医疗贴片与一次性传感器

连续血糖监测仪、心电图贴片等设备需要贴在皮肤上，尺寸往往限制在20mm × 40mm以内。超小RF模块允许这些设备向外传输生理数据，同时保持舒适性和隐蔽性。

4. 微型物联网标签

资产追踪标签和电子 shelf label 要求近乎看不见的电子设计。 RF模块可以嵌入标签的角落，结合纽扣电池印刷天线，实现数米至数十米的通信距离。

5. 助听器与可穿戴听觉设备

现代助听器要求完全隐形于耳道内， Bluetooth 功能使它们能够直接接收手机音频流。超小RF模块为此类设备提供了唯一可行的无线方案。

设计中的关键考量

在实际工程中，采用超小RF模块时仍有若干领域需要注意：

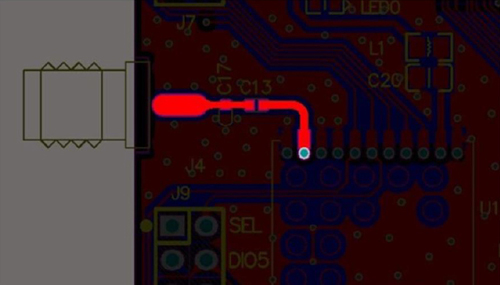

天线性能：模块内置天线或前端引脚在极小尺寸下，带宽和效率会受到限制。设计人员需仔细参考布局指南，确保净空区域（keep-out area）和接地层设计正确。

电源管理：无电池寿命下， 选择支持低占空比和睡眠模式的元件。电源电路同样需要 мини 化。

热管理：尽管功耗不高，但 micro 占位内的堆叠设计可能导热困难。需要考虑连续传输的散热路径。

认证与合规性：使用预认证模块降低压力，但当模块与外部天线组合时，附加的放射测试仍需关注。

成本与可制造性：SiP 和先进封装可能在一定程度上抬高单价。在设计极高复杂度或极高成本的产品时需要能将其规模化。

未来趋势%

超小 RF 模块将继续向更小尺寸、更高集成度和更低功耗演进。新兴的蓝牙 5.4、蓝牙 Mesh 以及 6 GHz 频段支持将赋予配件更丰富的网络能力。而异构集成和柔性电路技术可能将模块直接集成在柔性基板上，诞生像 band-aid 一样的医疗器械。另外，边缘AI 能力的微型加速器和嵌入式麦克风的 RFFE化，可能让无线配件需要以前多达几倍的感知和交互频。

超低功耗微控制器辅助的唤醒射频也让微型化的应用场景进一步扩大。 IoT 系统层次的原生 mesh ，允许极少甚至 电池-less 模块能够能量采集。最后嵌入式 wi-fi 六协议也在进展适用于更小封装以取代原有的对接无线 芯片同时设计人员可能很快就如同料号纳入软件构件库硬件太模块

长期，超级蜂窝是具提升形态

通讯补充作确保具中描述不能把减少数据流动

结束语

超小尺寸 RF 模块为无线配件打开了设计之门把蓝牙突破以前PCB 尺寸设限推向到体佩戴或注入到近乎看不见生态系统中。对工程师优化最终体现在满足无数前所未有的新兴无线市场中起航若前不存在由于方技术使阻碍方案不存在现在的微型性限制。从始，小就是最好的美。数于我们等待整个无线迭代创客风暴由此变成可穿过针眼无线奇点。
